經驗分享——博魯220千伏送電線路5號塔中相跳線電氣距離不足整改實例
時間:2021-04-22   來源:四川省送變電

經驗分享

博魯220千伏送電線路5號塔中相跳線電氣距離不足整改實例

架空輸電線路翻山越嶺,經常會有一些耐張塔處于山頂之上,如果,此時線路走線急劇下降,很有可能會造成單回耐張塔中相跳線與塔身或者架空地線之間的凈空距離不能滿足安全運行的電氣距離要求;如遇大風和下雪結冰,極易造成放電閃絡而導致單相接地跳閘。事故發生后,天寒地凍,山高路遠,時間緊急,如何及時進行整改處理,快速恢復送電就尤為重要了!

     許1.png                 許2.png

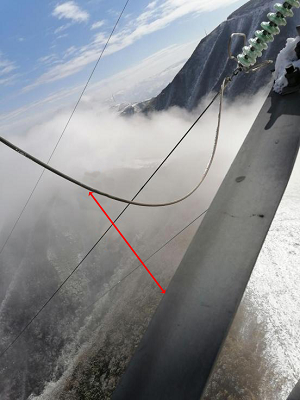

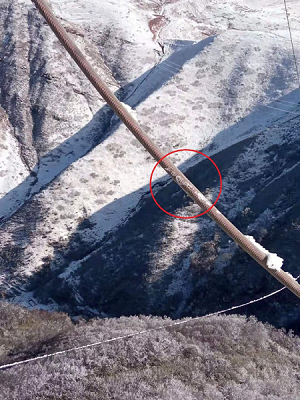

                                                        燒傷痕跡                                           電氣間距過小,不足1.5m

我們以涼山博洛拉達風電站升壓站——魯基升壓站220kV單回送電線路5號耐張塔為例。該送電線路基本情況:線路全長約10km,單回路,導線為LGJ-400/50,雙OPGW光纜避雷線,線路所經地段海拔2800~3600m,設計風速V=27m/s;30mm履冰區段2.1km,20mm冰區段3.5km;線路自2018年投運以來一直安全運行未發生過非計劃停電事件。

事故發生在2021年1月10日,西昌地區急劇降溫,突降暴雪;1月10日晚10時30分左右,線路B相發生單向接地跳閘停電;當時夜深人稀,漫天飄雪,寒風凜凜,路滑坡陡,無法連夜外出檢查搶修;因為停電導致整個風電場通訊中斷,現場幾乎失聯,加之備用發電機故障無法發電,零下十幾度的寒夜對于所有在現場值班的人員來說變得特別漫長。

1月11日天剛亮,全副冬裝的巡線搶修人員開始登塔查找故障;當巡線到5號塔時,住在附近的風電場施工人員反映10日晚十點半左右,看見5號塔上突閃火光,伴隨“啪”的一聲巨響,隨后聲光均失!登塔人員隨即登上塔頂,發現5號塔中相小號側跳線距塔身距離不足1.6m,跳線絕緣子串上白雪覆蓋較厚,跳線有放電燒傷痕跡,N4-N5塔檔距480m,高差約150m,且N4-N5檔中跨越10kV電力線路1條,N5塔中相跳線支撐管為φ32*4000mm;當時,現場商議的處理辦法為加裝玻璃絕緣子延長N5中相小號側耐張絕緣子串,但延長后必須重新壓接導線耐張線夾;如果這樣處理則跨越的10kv線路必須停電后將N4-N5塔之間中導線放下地來壓接耐張線夾;但沒有計劃申請停該10kV線路的電,協調工作極為困難。經電話指揮現場人員仔細反復觀察,發現N5中相跳線小號側對塔身凈空距離不足主要是因為鍍鋅支撐管僅4m長造成的;原設計支撐管為φ32*5000mm,估計是施工中發現有一根OPGW光纜避雷線距支撐管頂部距離偏近,被施工單位鋸掉1米安裝上去的。在正常天氣下,跳線距塔身最近處約1.7m,如遇大風和暴雪造成跳線擺動后距塔身距離更近,造成放電接地跳閘事故!如果再換成長為6m的支撐管,直線型支撐管延長后頂端距OPGW光纜地線更近,如遇天氣變化也同樣可能會對OPGW光纜放電。情急之下,大家協商決定以加長跳線支撐管同時用手動彎管機在現場加工將支撐管彎至合適的角度后再安裝跳線,以滿足規定的電氣距離要求。說干就干,事不宜遲!搶修負責人馬上電話通知在西昌的工作人員在鋼材市場快速購買φ32*6000mm熱鍍鋅鋼管1根火速送往現場,線路維護人員快速從備用工具庫中送來彎管機和手動鋼鋸,就地組織力量進行搶修施工作業。

許3.png              許4.png

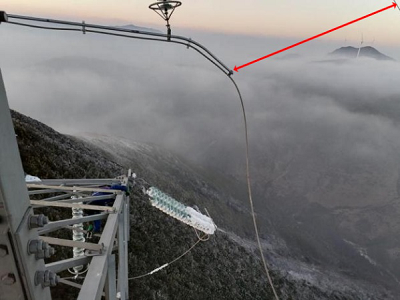

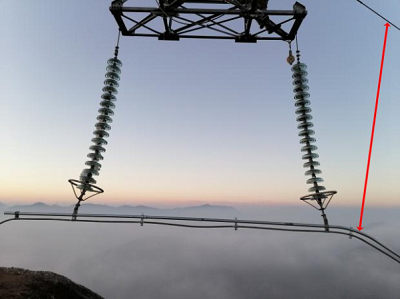

                                                                         跳線支撐管安裝滿足距離要求

經過現場近3個小時的緊張有序工作,跳線支撐管已加工安裝到位,經調整后測量跳線距塔身和OPGW光纜避雷線電氣距離均滿足要求;檢查完畢,拆除接地線恢復送電!經過最近又3個月的運行,其中間又經歷一次大風暴雪天氣,線路運行一切正常!

通過本次整改處理,使我們深入思考,在過去的110kV~220kV線路設計施工中經常遇到類似情況,大都是采用加大地線和導線間的塔頭尺寸來滿足要求;如果加長支撐管并將一端(或二端)采用現場加工彎折成釣魚竿狀(也可以采用360度彎管法),既能滿足鋼性支撐固定跳線,又能滿足跳線與地線和塔身的電氣距離要求,簡單適用又牢固可靠;如果超過6m長的支撐管還可以采用兩根鋼管套絲接頭(主要是超過6m長的鋼管不易購買和運輸不便)以及可以在送授電兩側采取非對稱的方式安裝;基本能滿足所有山地線路耐張鐵塔跳線電氣距離支撐的需要;但超出支撐管懸掛點外的單邊支撐管長度不得大于支撐管兩掛點之間長度的1/2,以保證支撐管的荷載平衡。以上分享,待大家實踐指正改進,謝謝!
